OrCAD를 이용한 회로설계 : PCB 설계 - 보드 외곽선, 부품 배치

작업한 대상을 불러온다.



보드 외곽선 배치하기



x 0 0 를 입력해준다.





기구 홀(Mounting Hole) 배치하기

Place > Component Manaually 를 누른다.



Advaced Settings의 List construction 에서 Library와 Symbols and module Definitions 의 AutoNext에서 Disable을 선택해준다.



List Construction은 배치 가능한 Symbol을 설정해주는 것이다.

- Database를 선택하면 Capture에서 생성한 네트리스트에 포함된 Footprint를 사용할 수 있고,

- Library를 선택해주면 PCB Editor에 등록된 모든 Footprint Symbol을 사용할 수 있다.



Symbols and Module Definition에서

- Enabled를 선택하면 배치할 Symbol을 순서대로 활성화 하고,

- Disable 하면 배치할 Symbol의 순서를 수동으로 설정한다.

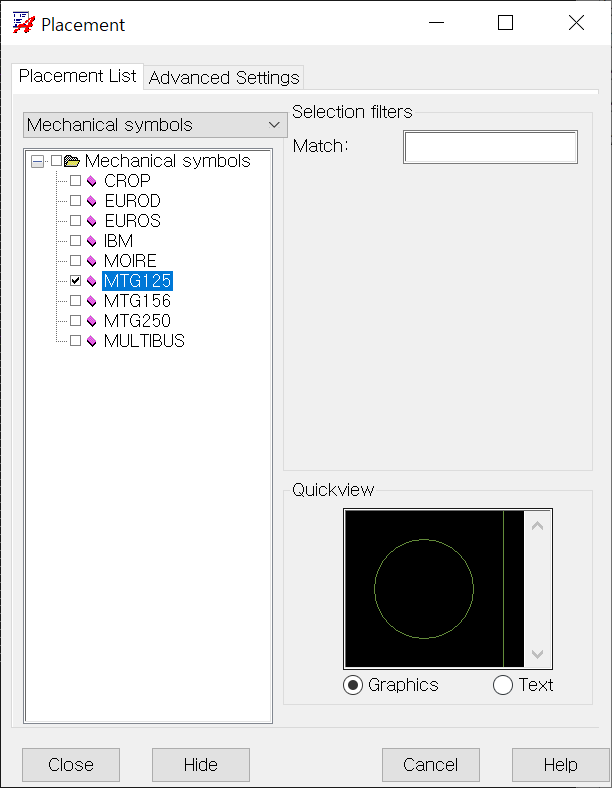

Placement List탭으로 가서 Mechanical symbols > MTG125를 선택해준다.





x 5 5

x 95 5

x 65 5

x 65 95



를 입력해주어서 기구 홀을 배치해준다.





Setup > Application Mode > Etch Edit을 선택한다.



이후 배치한 기구홀 MTG125의 PAD를 선택한 뒤 오른쪽 클릭으로 메뉴를 열어주고, Modify design padstack > All instance를 클릭한다.





이후 File> Update to Design을 선택하여 저장해준 뒤 PadStack창을 종료한다.



주요부품 배치하기

자 이제 진짜 여러가지 부품들을 배치할 시간이다. 오래걸렸다.





J1과 J2를 클릭해주고, Hide를 눌러 부품을 배치하기 위한 준비를 마친다.

일단 부픔이 마우스에 따라오는 상태에서 오른쪽 마우스 버튼을 눌러 Rotate를 눌러주고, 1번핀의 위치(위 아래 등...)을 조절 해준 다음에  왼쪽마우스를 클릭한다.



그리고 배치하기 위한 좌표를 커맨드창에 입력해준다.

J1은 x 95 32

J2는 x 5 38





다 배치했으면 오른쪽클릭을 눌러서 Done을 눌러준다.
