Manufacture > Dimension Environment 클릭!
그리고 작업화면을 오른쪽클릭해서 Linear Dimension을 클릭해준다.

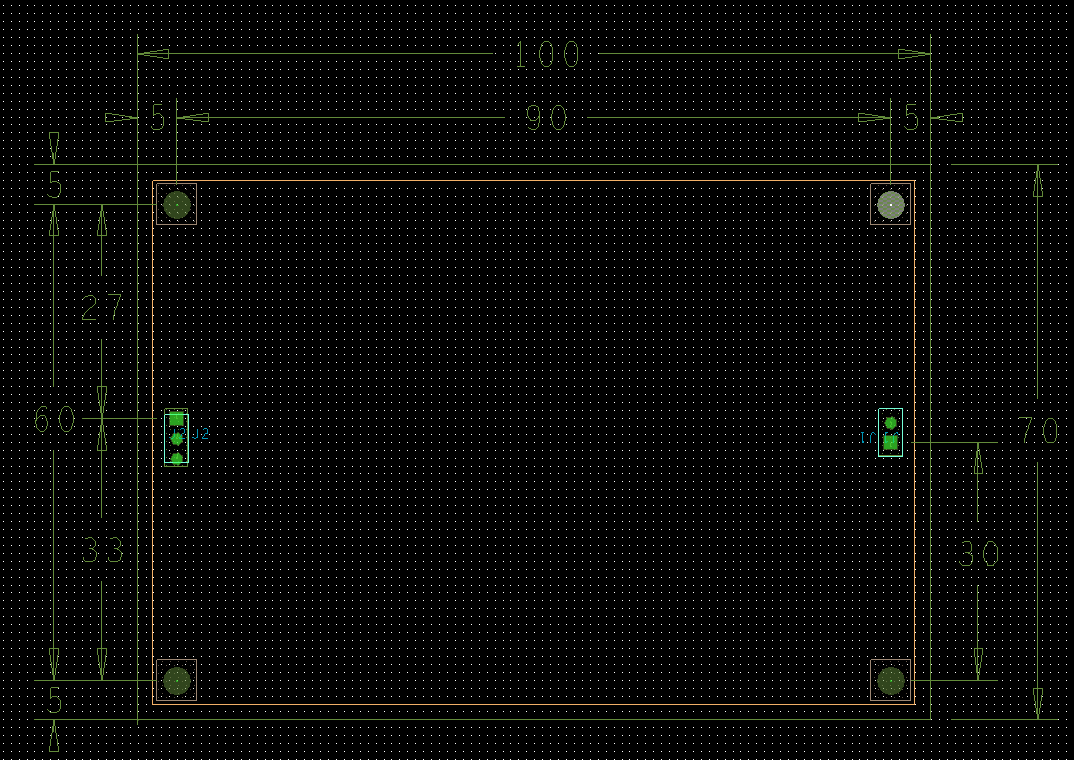

길이를 원하는 도면의 부품들을 클릭해주면 아래와 같이 도면을 작성할 수 있다.
다 작성했으면 오른쪽클릭 후 Done, 실수를 해서 되돌리고싶으면 Oops를 눌러주면 된다.

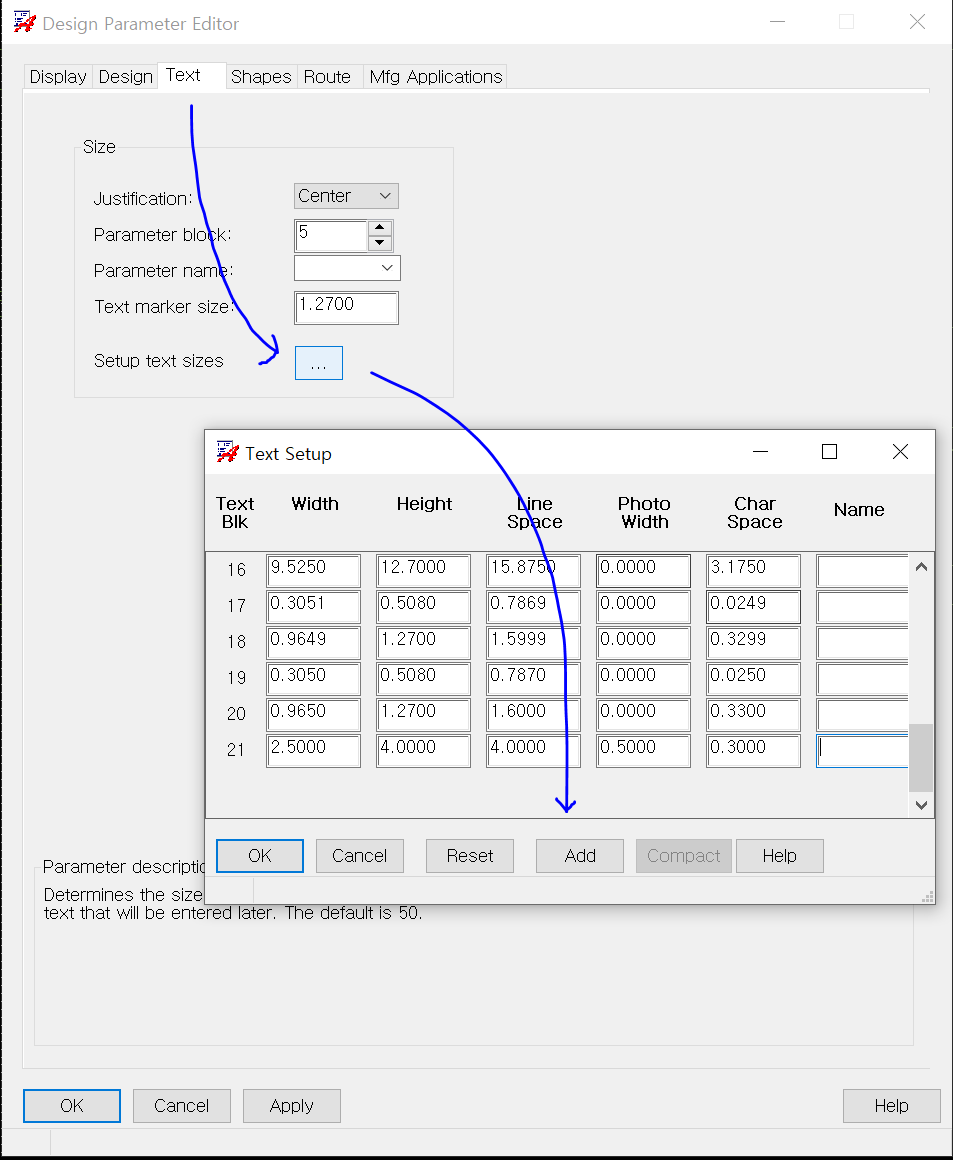

Setup > Design Parameters... > Text 탭에서 설정한다.
Setup text size에서 새롭게 추가해주는데, 이 때 값은 Line Width는 PCB Editor에서는 Photo Width에 해당한다. 나머지 부분은 주어진 Height와 비슷한 Text Block의 값으로 추가해주면 된다.
이후 Text를 추가해주기 위해서 Add>Text를 누른다. 그리고 Options에서 아래와 같이 설정해준다.

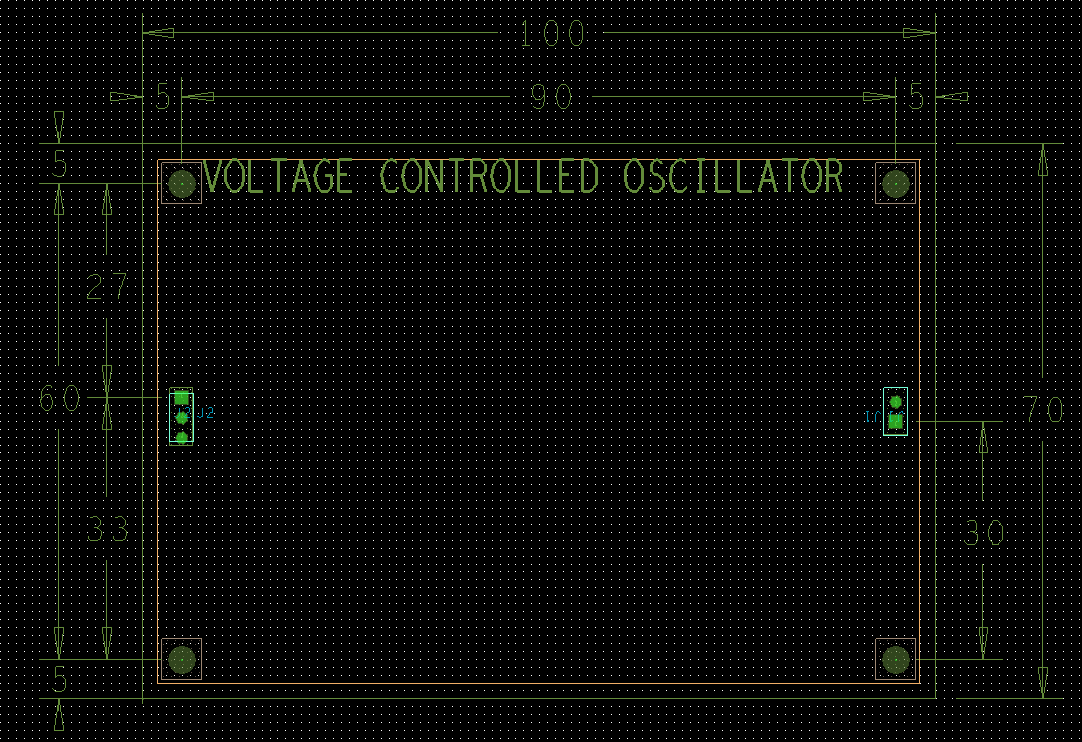

그리고 보드의 상단 중앙을 클릭해서 아래와 같이 입력해준다.
입력 후 마우스 오른쪽 클릭 > Done을 해주어 완료처리를 해주고,

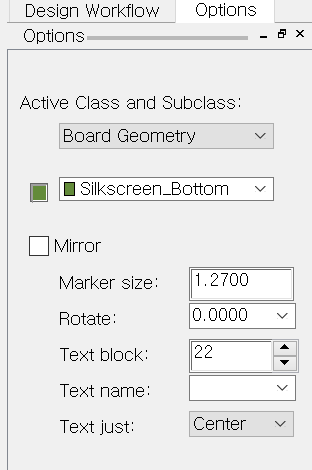

하단의 실크스크린도 입력해주기 위해서 다시 Add > Text 이후 Option을 다시 아래와 같이 설정해준다.

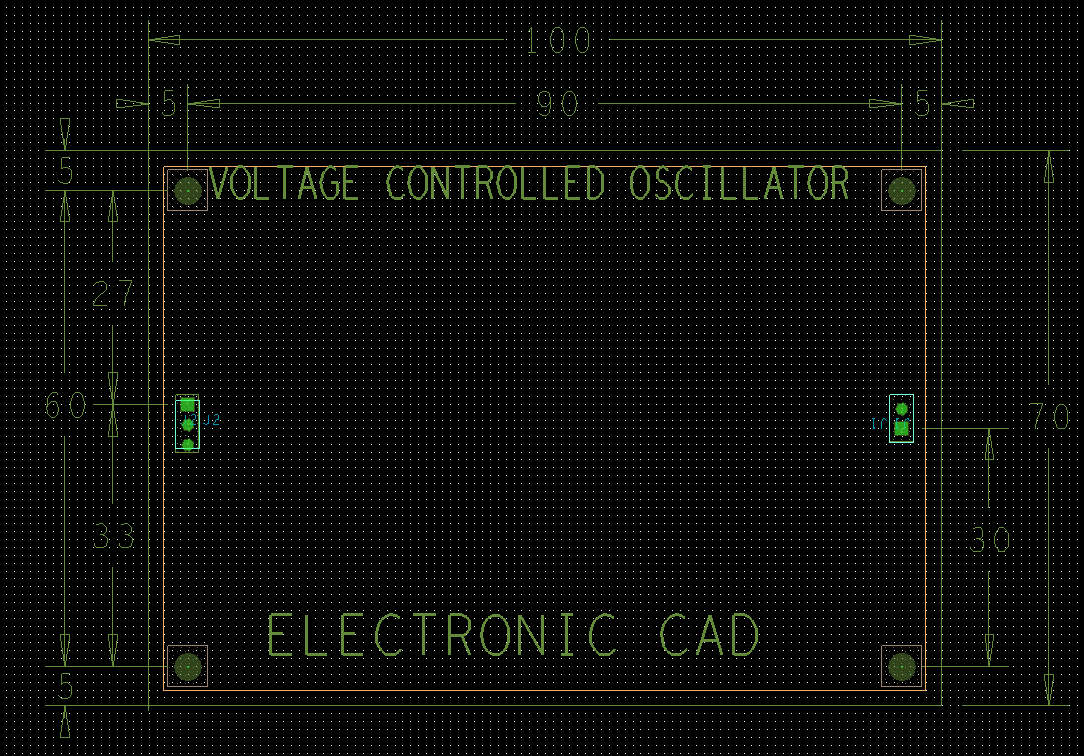

그리고 다시 원하는 내용을 입력해준 뒤 마우스 오른쪽 클릭 > Done을 해주어 완료처리를 해주면 끝이다.
